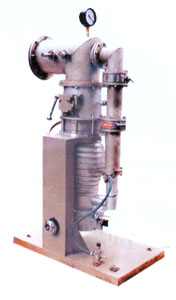

真空機組
 特點
1、抽速大
2、排氣時間短
3、JK和JTK型 10-2-10-4 Pa
JF型 10-2-10-6 Pa
4、JF型機組可獲得潔凈真空
用途
1、化工
2、石油
3、電子
4、真空冶煉
說明：根據用嚴要求，可設計制造極限壓力低于 10-8 Pa 的超高真空機組。

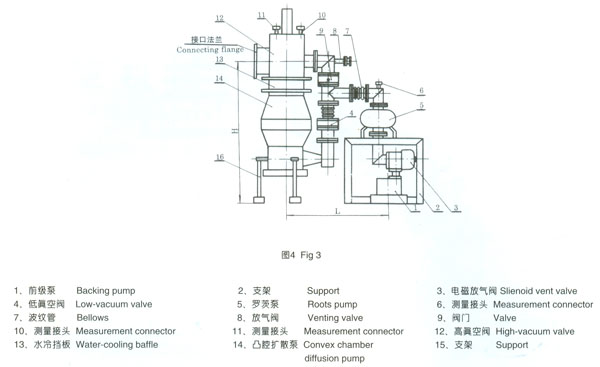

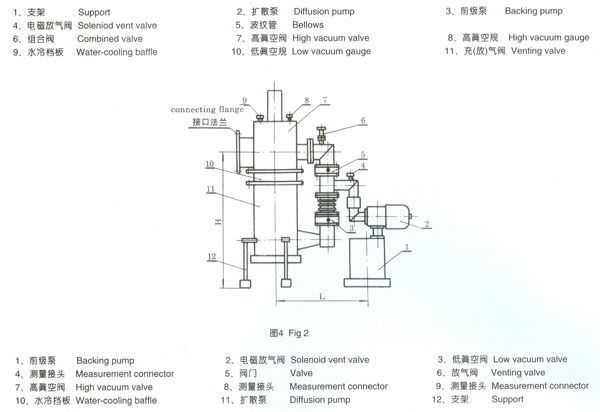

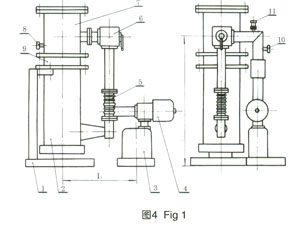

選擇：根據用戶的使用要求，JK-200型和JTK-200型以下的真空機組按圖1型式選??；JK-300型和JTK-300型以上的真空機組，可按圖2或圖3的型式選??；JF型真空機組可按圖4型式選取。
Jk 型真空機組的外型、技術數據及連接尺寸
|
型號
|
JK-100
|
JK-150
|
JK-200
|
JK-300
|
JK-400
|
JK-630
|
JK-800
|
|
極限壓力 (Pa)
|
10-4
|
|
抽氣速率 (1/S)
|
100
|
280
|
420
|
900
|
1800
|
4000
|
6500
|
|
最大排氣壓力 (Pa)
|
35
|
|
加熱功率 (Kw)
|
0.8
|
1
|
1.5
|
2.5
|
4.5
|
7
|
9
|
|
配用主泵
|
K-100
|
K-150
|
K-200
|
K-300
|
K-400
|
K-630
|
K-800
|
|
配用擋板
|
LB-100
|
LB-150A
|
LB-200B
|
LB-300A
|
LB-400
|
LB-630
|
LB-800
|
|
配用閥門
|
GD-100
|
GD-150
|
GD-200
|
GDO-300
|
GDO-400
|
GDO-630
|
GDO-800
|
|
配用前級泵
|
2X-4
|
|
2X-8
|
2X-15
|
2X-30
|
2X-70
|
2X-70
ZJ-500
|
|
接口法蘭
|
LF-100
|
LF-150
|
LF-200
|
LF-300
|
LF-400
|
LF-630
|
LF-800
|
|
結構尺寸 s(mm)
|
H
|
870
|
1000
|
1300
|
1500
|
1800
|
2100
|
2500
|
|
L
|
550
|
650
|
750
|
850
|
950
|
1100
|
2000
|
JTK型真空機組的外型、技術數據及連接尺寸
.jpg)
|
型號
|
JTK-100
|
JTK-150
|
JTK-200
|
JTK-300
|
JTK-400
|
JTK-500
|
|
極限壓力 (Pa)
|
10-4
|
|
抽氣速率 (1/S)
|
180
|
370
|
600
|
1400
|
2500
|
4000
|
|
最大排氣壓力 (Pa)
|
35
|
|
加熱功率 (Kw)
|
0.8
|
1
|
1.5
|
2.2
|
4
|
6
|
|
配用主泵
|
TK-100
|
TK-150
|
TK-200
|
K-300
|
TK-400
|
TK-500
|
|
配用擋板
|
LB-100
|
LB-150A
|
LB-200B
|
LB-300A
|
LB-400
|
LB-500
|
|
配用閥門
|
GB-100
|
GD-150
|
GD-200
|
GDQ-300
|
GDQ-400
|
GDQ-500
|
|
配用前級泵
|
2X-4
|
2X-8
|
2X-15
|
2X-30
|
2X-70
|
2X-70
ZJ-500
|
|
接口法蘭
|
LF-100
|
LF-150
|
LF-200
|
LF-300
|
LF-400
|
LF-500
|
|
結構尺寸 s(mm)
|
H
|
870
|
1000
|
1300
|
1500
|
1800
|
1900
|
|
L
|
650
|
750
|
850
|
950
|
1100
|
1500
|
|
